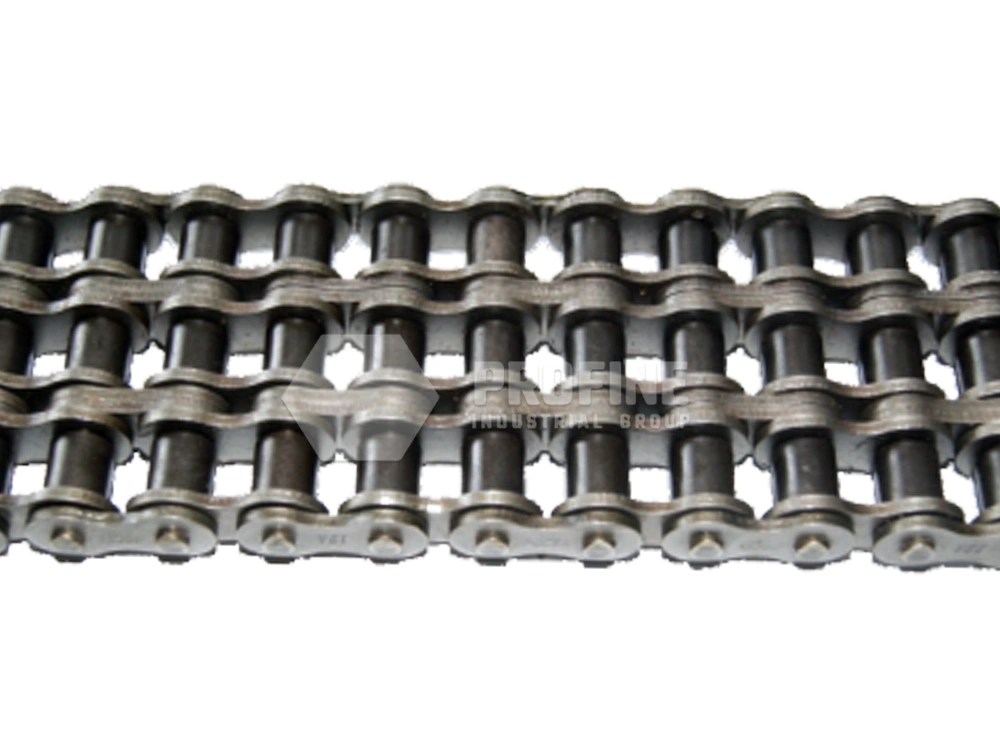

Cadena de transmisión, las cadenas utilizadas para transmitir potencia se denominan colectivamente cadena de transmisión. La cadena de transmisión es la parte principal de la cadena industrial, la cadena de transmisión incluye principalmente: cadena de rodillos de precisión de paso corto y cadena de manguito para la transmisión, cadena de distribución del motor del automóvil (o cadena dentada), cadena de la motocicleta, cadena de rodillos de precisión de doble paso para la transmisión, cadena dentada para la transmisión, cadena de rodillos de placa curva para la transmisión de alta resistencia, cadena de rodillos de transmisión de la plataforma de perforación de petróleo, cadena de bicicleta y así sucesivamente.
Las cadenas industriales, también llamadas cadenas de placas, se utilizan ampliamente en carretillas elevadoras, apiladoras portuarias, máquinas textiles, aparcamientos, plataformas de perforación, plataformas de trabajo elevadas, máquinas curvadoras de tubos, etc. -Gracias a un diseño especial, la selección de materiales de acero de alta aleación, un proceso de tratamiento térmico adecuado y un proceso de tratamiento de superficies respetuoso con el medio ambiente, los productos se caracterizan por su alta resistencia, alta resistencia a la fatiga, alta resistencia a la abrasión, resistencia a la corrosión, alta fiabilidad, etc. Productos típicos: cadena de placa para carretillas elevadoras, cadena de placa para carretillas elevadoras, cadena de placa para carretillas elevadoras, cadena de placa de pasador hueco, cadena de pasador multiplaca, cadena de garaje tridimensional, etc., así como accesorios, piezas en forma de pera y otros accesorios.
Características del proceso de la cadena de placas El punzonado y troquelado preciso de la placa de la cadena El control parametrizado razonable del tratamiento térmico El proceso de granallado mejora el rendimiento a la fatiga La extrusión de bolas de acero de la placa de la cadena El fuerte preestiramiento hace que la placa de la cadena esté sometida uniformemente a la fuerza y mejora su vida útil.
| Cadena No. |
Paso | Diámetro del rodillo | Anchura entre placas interiores | Diámetro del pasador | Longitud del pasador | Profundidad de la placa interior | Espesor de la placa | Paso transversal | Resistencia última a la tracción | Resistencia media a la tracción | Peso por metro | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | d₁ maX | b₁ Min | d₂ maX | L maX | LC maX | h₂ maX |
T max | Pt | Q min | Q₀ | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/bf | kN | kg/m | ||
| *04C-3 | *25-3 | 6.350 | 3.30 | 3.18 | 2.31 | 21.0 | 21.5 | 6.00 | 0.80 | 6.40 | 10.5/2386 | 12.6 | 0.44 |
| *06C-3 | *35-3 | 9.525 | 5.08 | 4.77 | 3.58 | 32.7 | 33.5 | 9.00 | 1.30 | 10.13 | 23.7/5386 | 28.6 | 1.05 |
| 08A-3 | 40-3 | 12.700 | 7.95 | 7.85 | 3.96 | 45.4 | 46.6 | 12.00 | 1.50 | 14.38 | 42.3/9614 | 50.0 | 1.90 |
| 10A-3 | 50-3 | 15.875 | 10.16 | 9.40 | 5.08 | 57.0 | 58.5 | 15.09 | 2.03 | 18.11 | 66.6/15136 | 77.8 | 3.09 |
| 12A-3 | 60-3 | 19.050 | 11.91 | 12.57 | 5.94 | 71.5 | 73.3 | 18.00 | 2.42 | 22.78 | 95.4/21682 | 111.7 | 4.54 |
| 16A-3 | 80-3 | 25.400 | 15.88 | 15.75 | 7.92 | 91.7 | 93.6 | 24.00 | 3.25 | 29.29 | 170.1/38659 | 198.4 | 7.89 |
| 20A-3 | 100-3 | 31.750 | 19.05 | 18.90 | 9.53 | 112.2 | 116.3 | 30.00 | 4.00 | 35.76 | 265.5/60341 | 309.6 | 11.77 |
| 24A-3 | 120-3 | 38.100 | 22.23 | 25.22 | 11.10 | 141.4 | 145.2 | 35.70 | 4.80 | 45.44 | 381.0/86591 | 437.2 | 17.53 |
| 28A-3 | 140-3 | 44.450 | 25.40 | 25.22 | 12.70 | 152.2 | 156.8 | 41.00 | 5.60 | 48.87 | 517.2/117545 | 593.3 | 22.20 |
| 32A-3 | 160-3 | 50.800 | 28.58 | 31.55 | 14.27 | 181.8 | 186.6 | 47.80 | 6.40 | 58.55 | 680.4/154636 | 780.6 | 30.02 |
| 36A-3 | 180-3 | 57.150 | 835.71 | 35.48 | 17.46 | 204.4 | 210.2 | 53.60 | 7.20 | 65.84 | 840.7/191068 | 983.6 | 38.22 |
| 40A-3 | 200-3 | 63.500 | 39.68 | 37.85 | 19.85 | 223.5 | 230.4 | 60.00 | 8.00 | 71.55 | 1061.4/241227 | 1217.8 | 49.03 |
| 48A-3 | 240-3 | 76.200 | 47.63 | 47.35 | 23.81 | 271.3 | 278.6 | 72.39 | 9.50 | 87.83 | 1530.9/347932 | 1756.5 | 71.60 |
